Quelles sont les différences entre les technologies SMD, COB et MIP ?

Avec l'émergence des produits Mini et Micro LED et l'augmentation de leur part de marché, la concurrence entre les technologies COB et MIP s'est intensifiée. Le choix de la technologie d'encapsulation est déterminant pour les performances et le coût des Mini et Micro LED. Quelles sont les différences entre les technologies SMD, COB et MIP ? Quel type d'écran LED choisir ?a

1. Qu'est-ce que le SMD ?

La technologie traditionnelle SMD (Surface Mount Device) consiste à intégrer des puces LED RVB (rouge, vert, bleu) individuelles dans des lampes LED. Ces lampes sont ensuite soudées sur un circuit imprimé (PCB) à l'aide d'une pâte à souder SMT (Surface Mount Technology) afin de créer des modules, qui sont finalement assemblés pour former un écran LED complet.

2. Qu'est-ce que le COB ?

Le terme COB, abréviation de « Chip on Board », désigne le processus consistant à souder directement plusieurs puces RVB sur un seul circuit imprimé (PCB). Ces puces sont ensuite encapsulées dans un revêtement commun pour former des modules individuels, qui sont ensuite assemblés pour créer un écran LED complet.

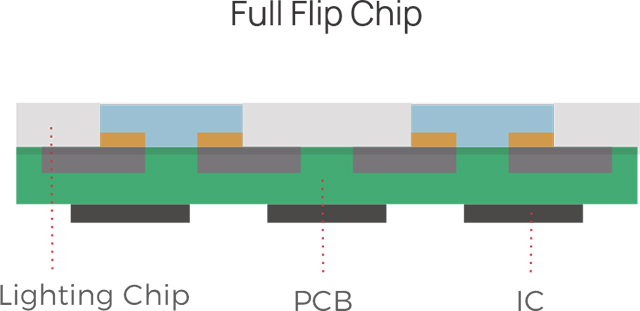

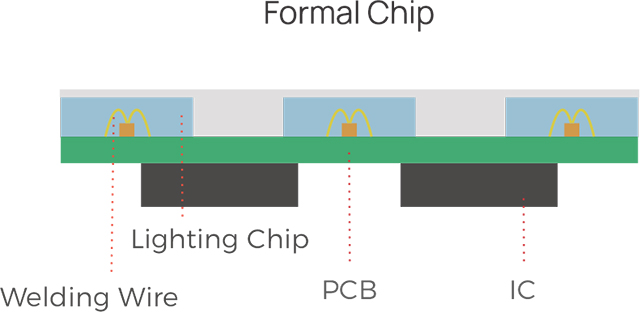

Les boîtiers COB peuvent être classés en deux catégories : les boîtiers COB à puce standard et les boîtiers COB à puce inversée. Les boîtiers COB à puce standard présentent des limites en termes d'angle de vision et de distance de soudure des fils, ce qui freine le développement des performances du produit. Le boîtier COB à puce inversée, une version améliorée du boîtier COB à puce standard, renforce la fiabilité, simplifie le processus de production, offre de meilleurs effets d'affichage et procure une expérience visuelle exceptionnelle au plus près de l'écran. Il atteint un véritable pas de pixel au niveau de la puce, répondant aux normes Micro LED, et surpasse les produits SMD traditionnels en termes de haute luminosité, de contraste élevé, d'uniformité du noir et de stabilité d'affichage. Cependant, comme les écrans COB ne peuvent pas trier les LED individuelles en fonction de performances optiques similaires comme les écrans SMD, ils nécessitent un calibrage de l'image de l'écran entier avant de quitter l'usine.

Grâce aux progrès technologiques dans ce secteur, le coût des boîtiers COB affiche une tendance à la baisse. Selon les experts du secteur, dans le segment des produits à pas de pixel de 1,2 mm, les prix des boîtiers COB sont déjà inférieurs à ceux des produits utilisant la technologie SMD, et cet avantage en termes de prix est encore plus marqué pour les produits à pas de pixel plus petit.

3. Qu'est-ce que le MIP ?

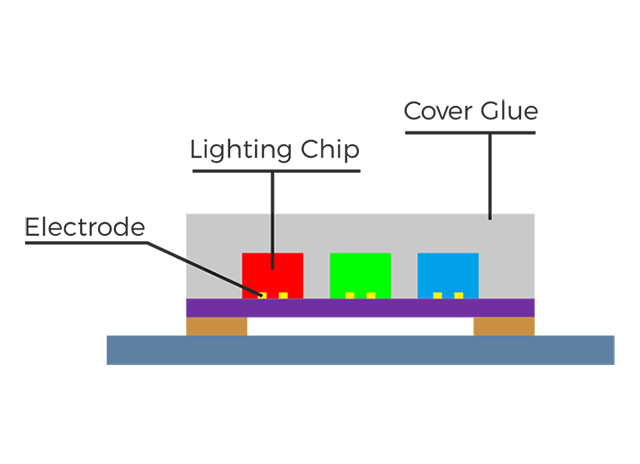

Le terme MIP, qui signifie « Mini/Micro LED in Package », désigne le processus consistant à découper un panneau LED en segments afin de créer des dispositifs individuels ou des dispositifs « tout-en-un ». Une fois optimisés pour la diffusion et le mélange de la lumière, ces composants sont soudés sur un circuit imprimé à l'aide de la technologie SMT (Surface Mount Technology) avec de la pâte à souder, afin de former des modules d'affichage LED.


La solution MIP garantit la cohérence des couleurs grâce à un contrôle pixel par pixel et au mélange de pixels similaires, respectant ainsi les normes de gamme de couleurs de niveau cinéma (DCI-P3 ≥ 99 %). Au cours du processus de dispersion de la lumière et de séparation des couleurs, les pixels défectueux sont identifiés et éliminés, garantissant un rendement élevé pour chaque point de pixel lors du transfert final, ce qui réduit les coûts de réparation. De plus, la technologie MIP offre une meilleure compatibilité, ce qui la rend adaptée à divers substrats et applications de pas de pixel, et est compatible avec les applications d'affichage Micro LED de taille moyenne à grande.

4. Qu'est-ce que le GOB ?

Le GOB, acronyme de « Glue on Board », répond aux exigences croissantes en matière de qualité des produits et de performances d'affichage. On parle généralement d'« encapsulation de la surface de la LED ».


L'émergence du GOB répond aux demandes du marché et offre deux avantages significatifs. Premièrement, le GOB offre un niveau de protection extrêmement élevé, le rendant résistant à l'eau, à l'humidité, aux chocs, à la poussière, à la corrosion, à la lumière bleue, au sel et à l'électricité statique. Deuxièmement, son effet de surface dépolie facilite la transition des sources lumineuses ponctuelles vers des sources lumineuses de surface, ce qui augmente l'angle de vision et améliore le contraste des couleurs. Cela élimine efficacement les motifs de moiré, réduit la fatigue visuelle et se traduit par une qualité d'affichage plus raffinée.


En résumé, les technologies d'encapsulation SMD, COB et MIP ont chacune leurs avantages et leurs inconvénients. Il est essentiel de choisir la technologie appropriée en fonction des différents scénarios d'application et des exigences. LPDISPLAY propose une gamme complète de produits et détient de nombreux brevets tant au niveau international que national. Forte d'une vaste expérience dans les projets liés aux écrans LED à pas fin, l'entreprise s'engage à enrichir un éventail plus large de scénarios grâce à une gamme plus riche et plus intelligente de nouveaux produits d'affichage. Les produits de LPDISPLAY sont largement utilisés dans divers secteurs, notamment les centres de contrôle, la surveillance et la sécurité, la publicité commerciale, les événements sportifs, les home cinémas et la production virtuelle.


Grâce à des avancées technologiques et à une baisse continue des coûts, les technologies Mini et Micro LED sont en passe d'avoir un impact significatif dans divers domaines. Le choix entre les technologies COB et MIP, de plus en plus populaires, relève davantage de la différenciation que du remplacement. Chez LPDISPLAY, nous prenons soigneusement en compte les besoins variés de nos clients afin de proposer des solutions sur mesure. Si vous avez des idées ou des exigences supplémentaires, n'hésitez pas à laisser un commentaire et à participer à la discussion !
